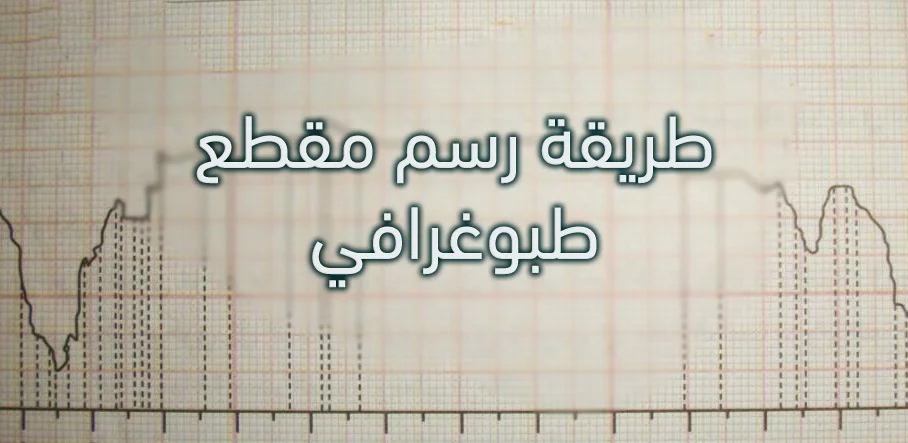

طريقة رسم مقطع طبوغرافي

طريقة رسم مقطع طبوغرافي

بتاريخ: 2020-03-14

كتب في #جغرافيا

في موضوع اليوم سوف نعرض لكم طريقة رسم مقطع طبوغرافي وكنا قد تحدثنا في مقال سابق عن أهمية المقطع الطبوغرافي وكيفية استخداماته .

طريقة رسم مقطع طبوغرافي :

ولكي يتمكن كل من لديه مشروع هام و يرغب في رسم مقطع طبوغرافي عليه اتباع الخطوات التالية :

1- بداية لا بد من تحديد الجهة التي سوف ننظر منها للظاهرة التضاريسية

حيث يمكننا النظر للجبل باتجاه شمال جنوب وبالعكس ويمكن أن ننظر إليه باتجاه شرق غرب وبالعكس

وبعد ذلك نقوم بتحديد نقطتين نحصر بينهما كل خطوط التسوية التي نريد تحويلها إلى مقطع طبوغرافي

وبعد ذلك نصلها بخط مستقيم حيث يدعى هذا الخط بخط المقطع .

2– نأتي بعد ذلك بورقة ميليمترية ونرسم أسفلها خط مستقيما وهو خط الأساس ويمثل هذا الخط مستوى سطح البحر.

3- في النهاية اليسرى لخط الأساس نرسم عمودا لنضع عليه اقيم لإرتفاعات التي تمثل منحنيات التسوية المحصورة بين النقطتين السابقتين حيث يدعى هذا العمود بخط الإرتفاعات .

4- نقوم بوضع حافة الورقة الميليمترية العليا على الخط الذي يصل بين النقطتين الذي تم رسمهم بداية بحيث ينطبق عليه تماما

ونرسم من كل النقاط التي تتقاطع مع منحنيات التسوية خطوطا رأسية نصلها بالخط الأساس (الخط الذي يمثل مستوى سطح البحر ) .

5- ومن خط الأساس نعين على الخطوط الرأسية الارتفاع الذي يمثله كل منحنى من المنحنيات التي تم اسقاط الخطوط منها مستعينين بقيم الارتفاعات التي تقابلها على خط الارتفاعات .

6- نقوم بوصل النقاط التي عيناها على الخطوط الرأسية مع بعضها البعض فنحصل بذلك على المقطع التضاريسي التي تمثله خطوط التسوية .

7- يجب ألا يكون المنحنيات التي تمثل هذا المقطع التضاريسي مرسومة بشكل مستقيم إلا بحالة وجود انحدار منتظم

وعندما نجد منحني تسوية متجاورين ولهما نفس الارتفاع

فلا يتم الوصل بينهما بخط مستقيم ولكن يجب الوصل بخط منحني (محدب إذا كان المكان المحصور بينهما يمثل مرتفع ) و (ومقعر إذا كان المكان المحصور بينهما يمثل واديا )

ويمكننا معرفة المنطقة المحصورة بينهما هل هي مرتفعة أو منخفضة من خلال النقط السوداء اللون والتي يكون قد وضع لها أرقاما تدل على الارتفاعات (نقاط المناسيب ) .

مالفرق بين أرقام نقاط المناسيب وأرقام خطوط التسوية ؟

دائما أرقام نقاط المناسيب تنتهي بلأي عدد مثل 15 – 20 -22 – 106 وغيرها من الأرقام .

أما أرقام منحنيات التسوية تنتهي دائما بصفر مثل 10 -20 -50 -100 -1000 وغيرها من الأرقاو التي تنتهي بصفر .

8- نكتب على منحنى المقطع الطبوغرافي الذي تم رسمه بعض الأسماء الأساسية الموجودة داخل المنطقة التي شملتها خطوط التسوية

كقمة جبل أو وادي أو اسم مدينة أو قرية

ويجب علينا كتابة الاتجاه الجغرافي الذي اتخذه المقطع

فإذا كانت النقطة الأولى تمثل الشرق نضع عندها حرف ش وعند النقطة الثانية حرف غ .

9- وفي النهاية نقوم بمحو كل الاسقاطات العمودية التي رسمناها لتعيين ارتفاعات منحنيات التسوية بالنسبة لمحور المناسيب

كما يجب محو النقاط التي استعنا بها لتحديد الارتفاعات ولا نترك إلا المقطع الطبوغرافي والمعلومات الخاصة به .

10- يجب أن يكون كل من خط الأساس وخط الارتفاعات مساويا لمقياس الخريطة أي إذا كان مقياس الخريطة هو 1/500000

فهذا يعني أن كل 1 سم على خط الأساس يساوي 500 متر

وكل 1 سم على خط الارتفاعات يساوي أيضا 500 متر .

وهناك حالات يتم فيها عدم التوافق بين خط الارتفاعات ومقياس الخريطة

وذلك لطبيعة التضاريس التي يمثلها (السلاسل الجبلية ) نقوم بتغيير مقياس خط الارتفاعات فتتم المبالغة فيه

وهذا ما يسمى بالمبالغة الرأسية وهنا لابد من كتابة قيمة المبالغة بجانب أو أسفل المقطع الطبوغرافي .
